CONTROLFOLD 1450/1650/1850

FOLDER-GLUERS 自动高速糊折盒(箱)机



自动高速糊折盒(箱)机

组成部份

组成部份

技术规格

技术规格
图片展示

制盒参数

制盒参数
图片展示

可选购配置

可选购配置

■ 四/六角贴装置   ■ 热熔胶喷胶系统   ■ 等离子处理器   ■ 90/180度转角   ■ 订单储存

安置空间

基础平面图
图片展示

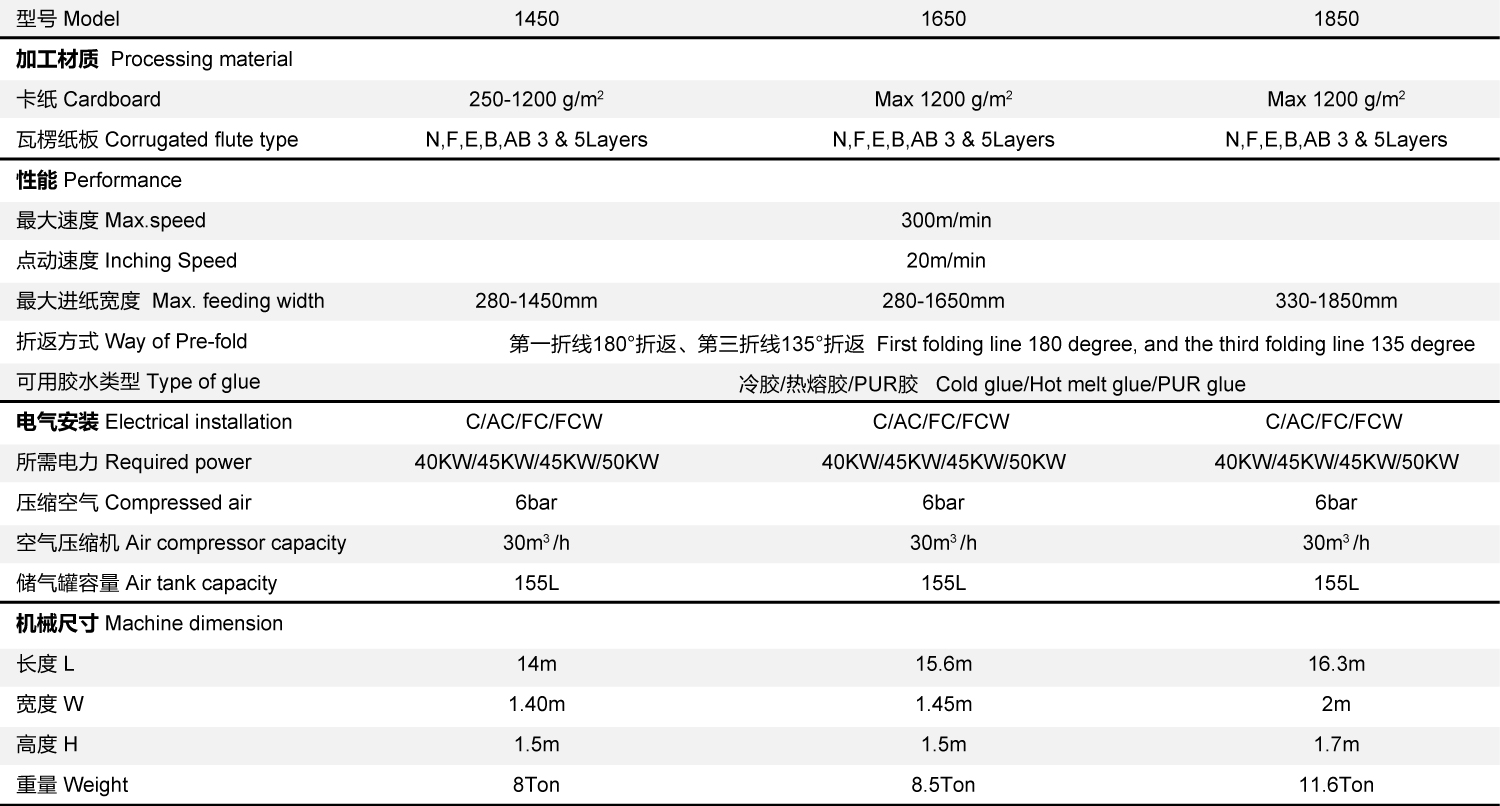

技术规格

型号1450
16501850
加工材质卡纸250-1000 g/m²
瓦楞纸板N,F,E,B,AB 3 & 5Layers
性能***速度300m/min
点动速度20m/min
***进纸宽度1450mm1650mm1850mm
最小进纸尺寸380mm450mm
折返方式***折线180°折返、第三折线135°折返
可用胶水类型冷胶/热熔胶/PUR胶

电气安装

(C/AC/FC/FCW)

所需电力40KW/45KW/45KW/50KW
压缩空气6bar
空气压缩机30m³ /h
储气罐容量155L
机械尺寸长度19.3m
21m
宽度2m2.5m
高度1.8m1.9m
重量15T15.5T17T


适用材质

卡纸板、瓦楞纸板



生产盒型

直线盒

四角盒

锁底盒

带盖四角盒

双边盒

六角盒

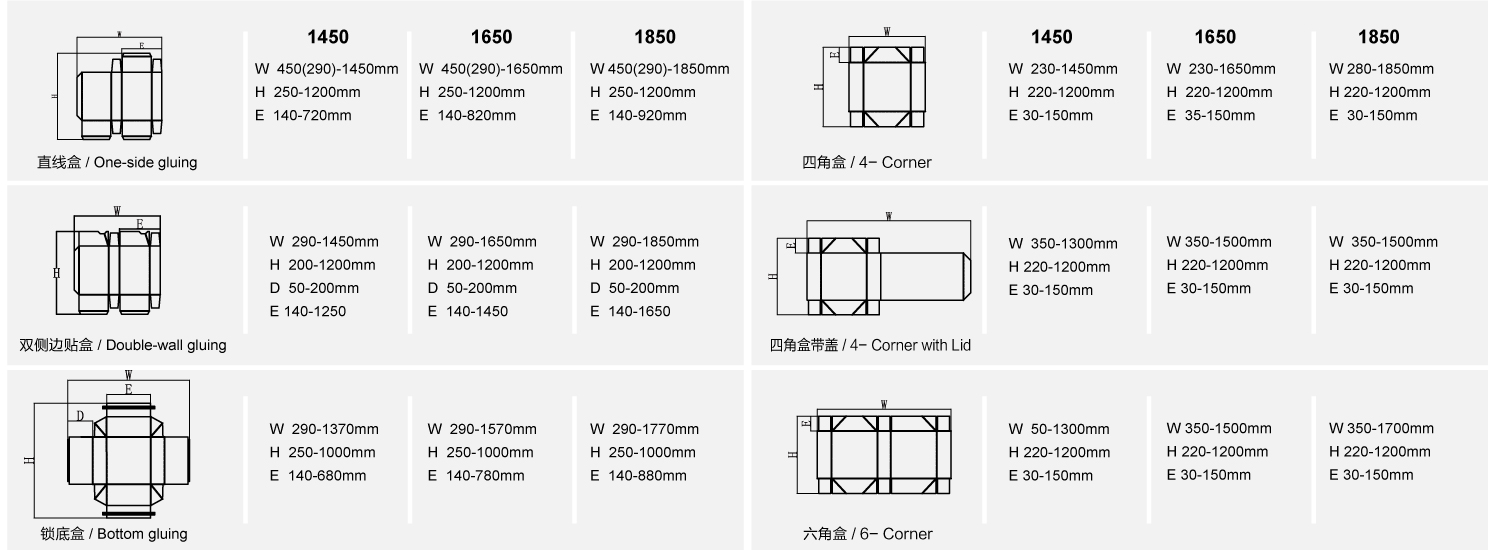

制盒参数

型号单侧边贴盒

双侧边贴盒

锁底盒

四角盒

四角盒带盖

六角盒


1450

W  450(290)-1450mm

H  250-1200mm

E  140-720mm

W  290-1450mm

H  200-1200mm

D  50-200mm

E 140-1250

W  290-1370mm

H  250-1000mm

E  140-680m

W  230-1450mm

H  220-1200mm

E 30-150m

W  350-1300mm

H 220-1200mm

E 30-150m

W  50-1300mm

H 220-1200mm

E 30-150mm

1650

W  450(290)-1650mm

H  250-1200mm

E  140-820mm

W  290-1650mm

H  200-1200mm

D  50-200mm

E  140-1450

W  290-1570mm

H  250-1000mm

E  140-780mm

W  230-1650mm

H  220-1200mm

E  35-150m

W 350-1500mm

H 220-1200mm

E 30-150m

W 350-1500mm

H 220-1200mm

E 30-150mm

1850

W 450(290)-1850mm

H  250-1200mm

E  140-920mm

W  290-1850mm

H  200-1200mm

D  50-200mm

E  140-1650

W  290-1770mm

H  250-1000mm

E  140-880mm

W 280-1850mm

H 220-1200mm

E  30-150mm

W  350-1500mm

H 220-1200mm

E 30-150mm

W 350-1700mm

H 220-1200mm

E 30-150mm

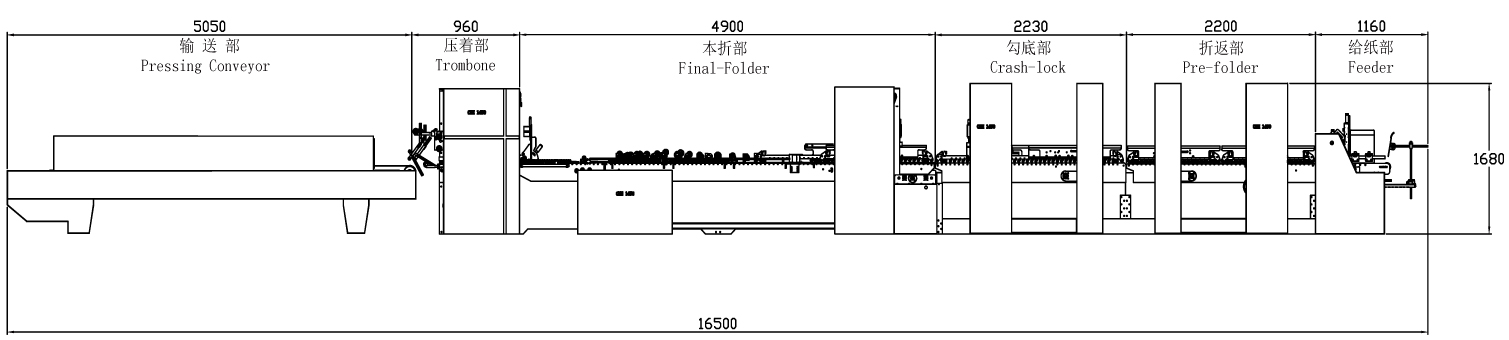

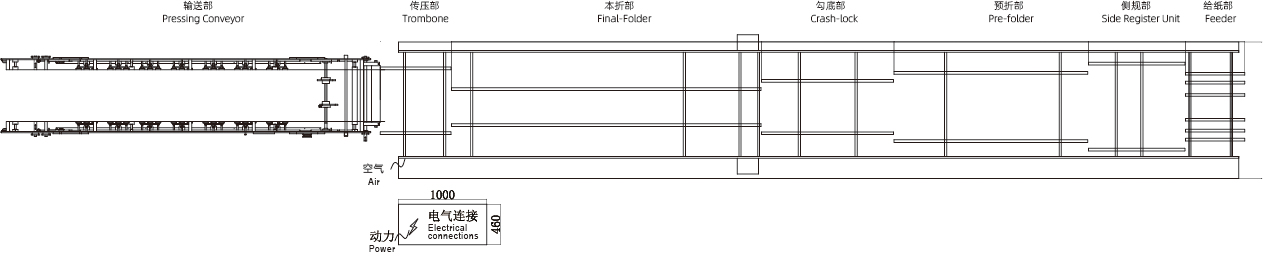

基础平面图


功能与优点

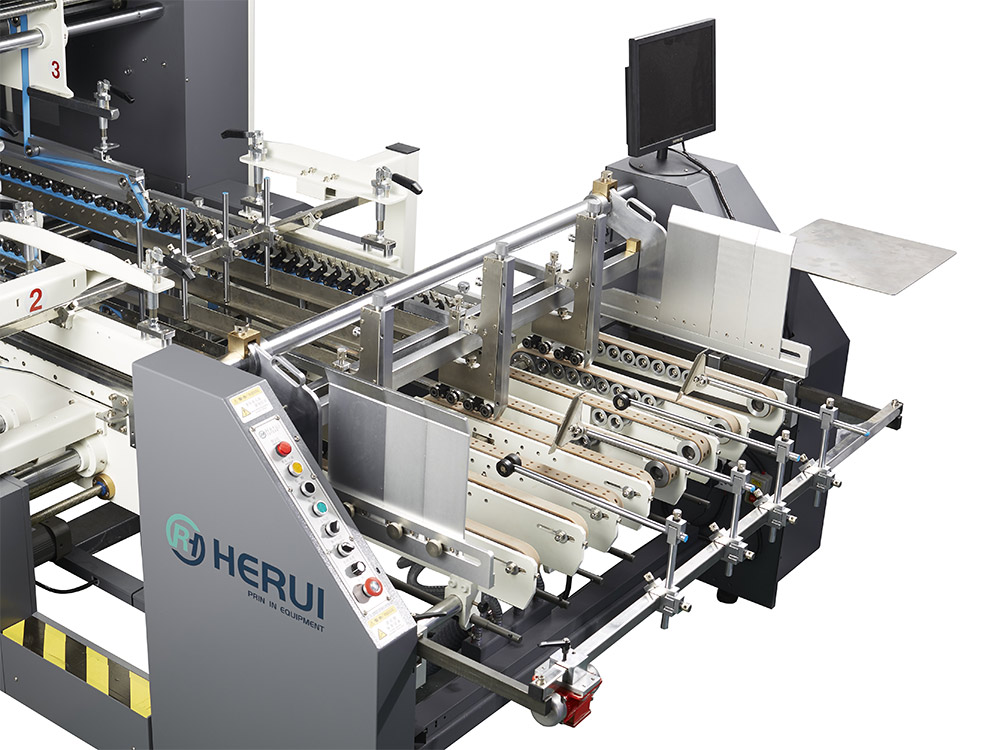

给纸部

● 独立马达变频驱动;

● 由多条优质的加厚皮带及电动堆纸震动装置,保障准确、顺畅的纸板输送;

● 给纸部分各机构的调节方便、容易,缩短校机和换款的时间。

● 飞达出纸主刀/副刀各2套;

侧规部

● 确保纸板在进入折叠工序前,保持精准的平直状态

预折叠部

适用于需进入自动包装线产品,对于***线(即胶舌)作180°、第三线作135°折返,以方便产品填充实物时的展开。

● 并能为需多次折叠的彩盒,提供辅助折叠功能

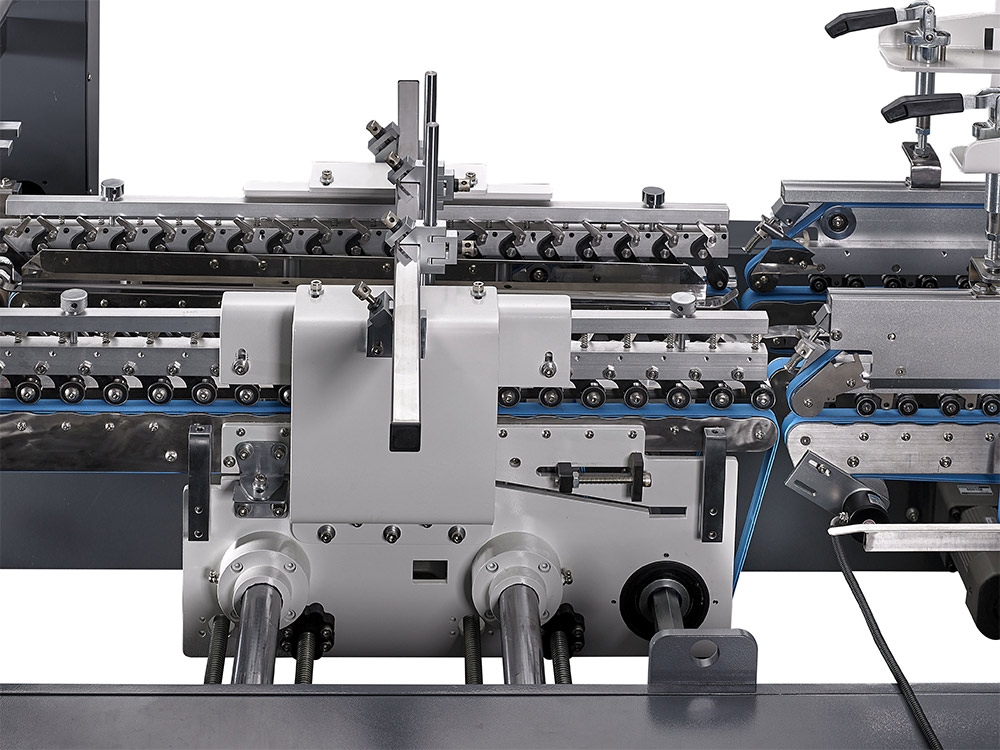

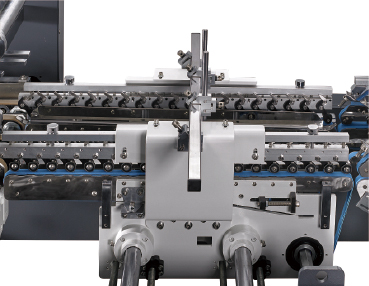

锁底部

● 大/中/小号整套锁底部件、以确保不同大小锁底盒型的准确顺畅制作;

上压力传输器为可伸缩设计,可根据不同勾底盒型做灵活调整;

开放式机构设计,易于操作;拆装方便;

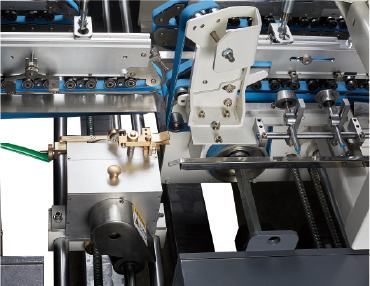

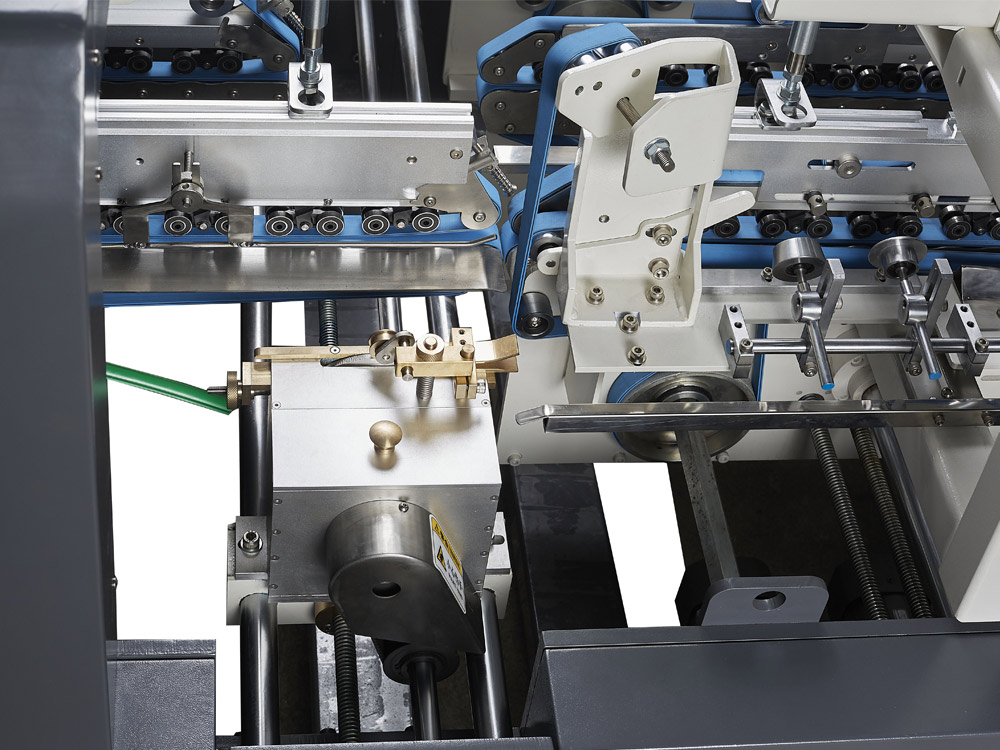

涂胶单元

● 左右下涂胶单元,均可对胶量做单独精确微调;

● 上涂胶装置,为高速电子喷胶系统;

●  拆装方便,易于清洗和保养;

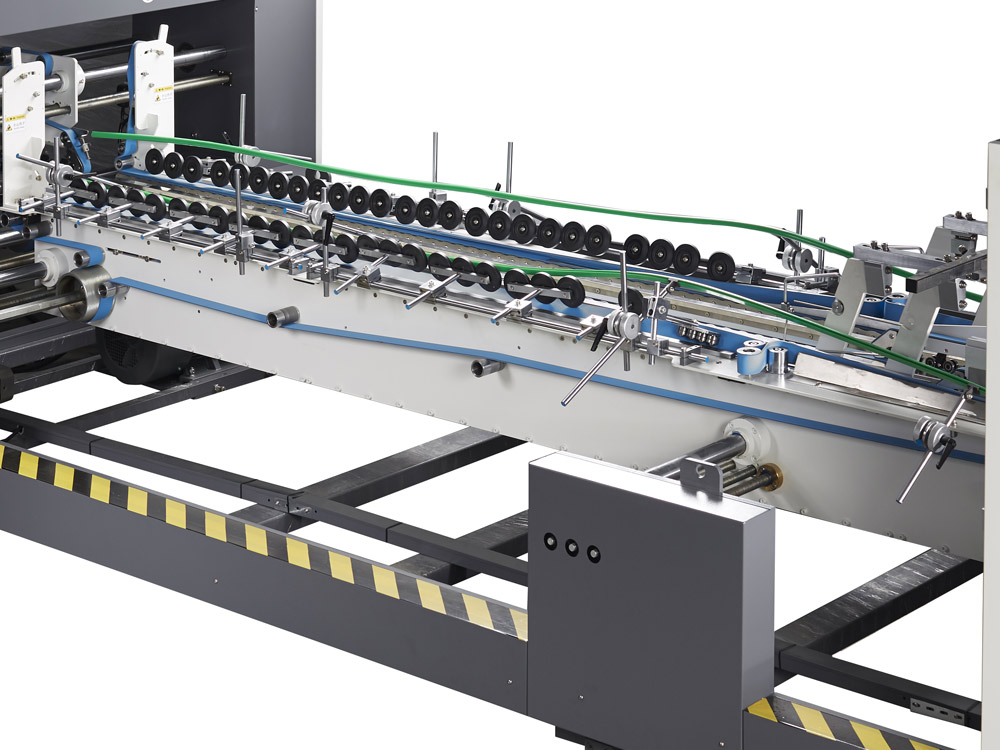

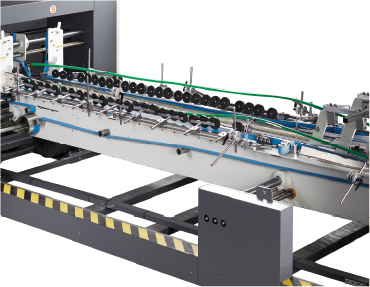

本折部

● 加长行程设计,使纸板在此能充分舒展,顺势做第二线、第四线的折服成型;

● 左右折带180度独立速度可调;

压着部

● 上下传输器为单独驱动,适用于各种长短盒型;

 连续、自动积盒方式,确保不同尺寸的纸盒在该部位自然、顺畅的累积;

码头齐纸装置;

配有自动踢板计数两用装置;

输送压力部

● 气动压力调节设计,可精确调整施加压力;

● 采用两条独立进口皮带,柔软适中,配合海绵带,确保产品在胶水固化过程中不会损伤纸品表面。

● 输送部速度根据主机转动速度配合光电器电动自动调节,也可选用手动运转方式及速度;

4/6角系统

独立的主控屏操作设置简单,易于掌握;

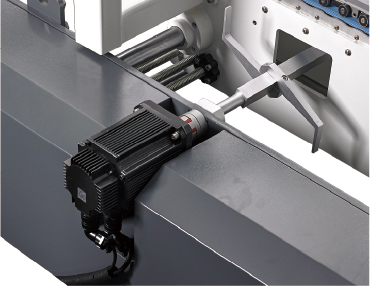

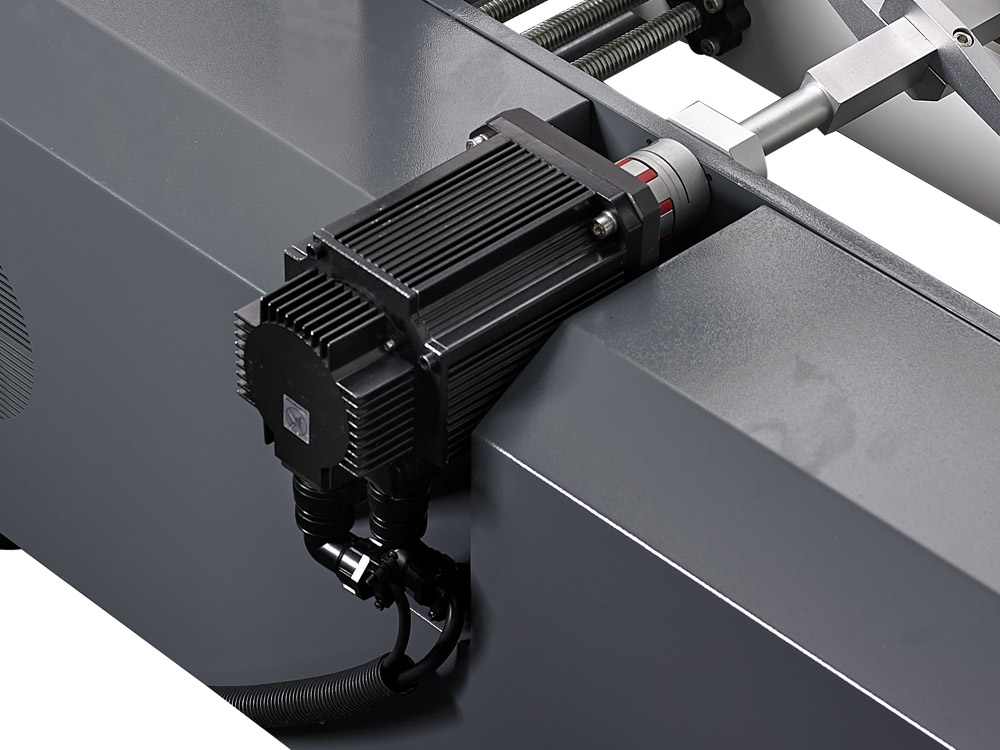

由2组高精度伺服马达驱动电子反勾系统,配合运动控制器,确保2根伺服轴在高速运转中的精确运动;



可选购配置 CONTROL  1450/1650/1850

  • 四/六角贴装置
  • 热熔胶喷胶系统
  • 等离子处理器
  • 90/180度转角
  • 订单储存
